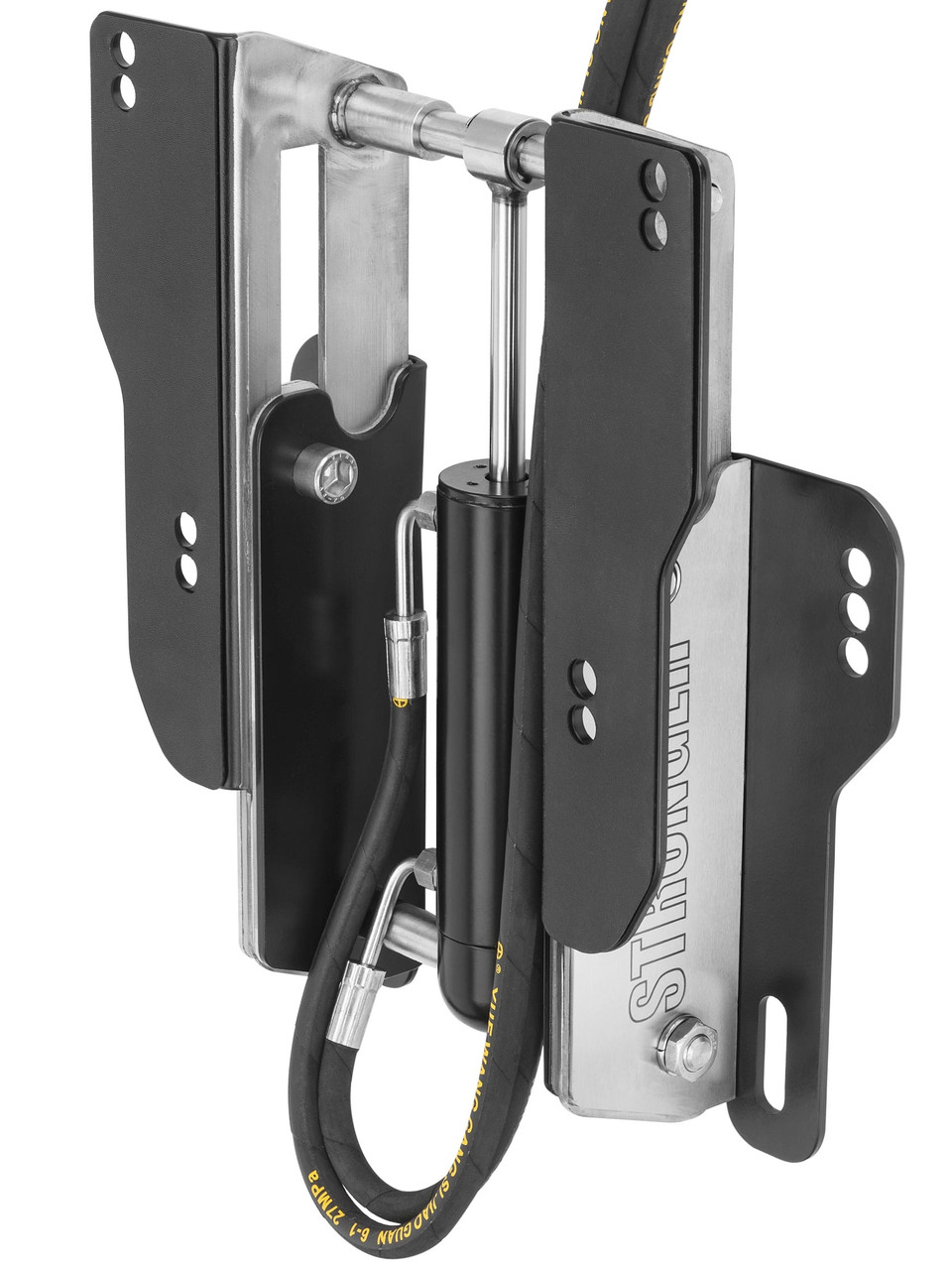

Ліфт гідравлічний для підвісного човнового мотора Stronger HL 1000

Електрогідравлічний вертикальний підйомник «ліфт» для човнових моторів — призначений для точної настройки заглиблення гвинта підвісного човнового мотора. За допомогою цього пристрою можна найбільш повно розкрити потенційні можливості мотора і досягти максимальної швидкості та економії палива при використанні оптимального гвинта.

Принцип роботи ліфта наступний: при русі човна по воді ви маєте можливість шляхом регулювання висоти підйому човнового мотора домогтися найбільш оптимального заглиблення його гвинта внаслідок чого поліпшуються швидкісні показники човни, а також істотна економія палива. При використанні панелі управління ви зможете більш точно східчасто відрегулювати заглиблення мотора, а потім після відбудови зберегти бажане становище в енергонезалежну пам'ять і тим самим надалі шляхом натискання всього на одну кнопку перейти до вже отстроенному раніше похідному режиму.

Установка пристрою

У виробі вже є всі стандартні монтажні отвори, які підходять для кріплення більшості човнових моторів від 50 кінських сил з трімом на борту. Якщо отвори кріплення вашого мотора, або вже просвердлені отвори на човні не збігаються з тими, що вже є на ліфті, вам може знадобитися самостійне свердління додаткових монтажних отворів. Нижче представлений малюнок з відстанями між основними монтажними отворами. Перед установкою ліфта на човен переконайтеся, що ваші отвори на моторі збігаються з тими, що вже є на ліфті, або просвердліть нові.

Розміри пристрою

Сторона до транцем човни

Сторона до мотору

Зверніться до керівництва по установці вашого підвісного мотора, для того, щоб просвердлити монтажні отвори належного розміру і в потрібному місці. У комплекті з пристроєм поставляються кріпильні елементи для кріплення гідравлічного ліфта до транцем човни. Переконайтеся, що у вас є окремо кріплення для подальшого кріплення мотора до ліфта. Ці елементи кріплення в комплекті з пристроєм не поставляються. Далі вам потрібно закріпити ліфт до транцем човни. Для цього вам необхідно від'єднати від транцем ваш човновий мотор якщо він вже був встановлений. Потім на вже просвердлені отвори кріплення мотора встановити за допомогою кріпильних елементів ліфт і щільно зафіксувати. Зверніть увагу на малюнок нижче, на те, яким чином повинні бути встановлені ізолюючі елементи і т-подібні шайби, які поставляються в комплекті з ліфтом.

Якщо ви виробляєте первинну установку, то в цьому випадку вам бажано звернутися до фахівців і довірити встановлення пристрою їм. Далі ви приступаєте до підключення гідравлічної станції, заміні заглушок на штуцери на циліндрі і з'єднанню станції з циліндром між собою гідравлічними шлангами. З цим процесом ви зможете ознайомитись в інструкції до триму.

Підключення пристрою до акумуляторної батареї

Для того, щоб здійснити комутацію електричної частини гідравлічного ліфта, будь ласка скористайтеся схемою підключення, представленої на малюнку нижче.

Експлуатація

Для здійснення швидкого старту з води і виходу човна на глісер вам необхідно опустити ліфт з мотором в саме нижнє положення. Потім після того, як ваша човен вийшла на глісер ви виробляєте подальшу регулювання висоти заглиблення гвинта шляхом підняття мотора вгору. Для знаходження її оптимального заглиблення необхідно щоб човен йшла по воді гліссірующем режимі з фіксованим положенням коммандера. Далі ви змінюєте висоту мотора і спостерігаючи за швидкістю човна на будь-якому приладі виміру швидкості. Ви побачите в якому саме положенні ваша човен став рухатися швидше. Це і буде самим оптимальним положенням для подальшого швидкісного і економічного режиму руху. Управління ліфтом здійснюється за допомогою фіксованої шорстколистих тумблера, або панелі керування. Управління тумблером дозволяє підняти і опустити ліфт в крайні положення, а також проводити ручне підстроювання короткочасними натисканнями вгору або вниз. Даний варіант є базовим, і підстроювання положення мотора кожен раз буде відбуватися заново. Якщо ви хочете більш точного керування з можливістю запам'ятовування улюбленого положення в цьому випадку вам буде потрібно додатково придбати панель, блок керування ліфтом. З допомогою панелі управління ви будете мати можливість підняття і опускання ліфта в крайнє верхнє і нижнє положення. У вас з'явиться можливість точної покрокової регулювання шляхом короткочасного натискання клавіші вгору або вниз з кроком руху ліфта 2 см в обидві сторони. Також ви будете мати можливість запам'ятовування, улюбленого положення при якому ваша човен має найбільш високі показники ККД. Для цього вам буде потрібно натисканням на клавішу М на панелі керування пристроєм занести дані в енергонезалежну пам'ять. І надалі, після виходу човна на глісер вам буде достатньо лише натиснути на одну клавішу М і ліфт сам стане у заздалегідь визначений вами положення.

ХАРАКТЕРИСТИКИ

Розміри пристрою в складеному стані

Довжина 440 мм, ширина 372 мм, висота 114 мм

Розміри пристрою в розкладеному стані

Довжина 455 мм, ширина 372 мм, висота 114 мм

Вага пристрою з гідравлічним станцією 16,5 кг

Вага пристрою без гідравлічної станції 13 кг

Напруга 12 В

Висота підйому пристрої 120 мм

Пристрій для моторів потужністю від 50 л. с. до 150 л. с.

Максимальна вага човнового мотора: Не більше 220 кг

Матеріал Нержавіюча сталь

Захист від гальванічної корозії Та

Потужність гідравлічного підйомника 1000 кг
